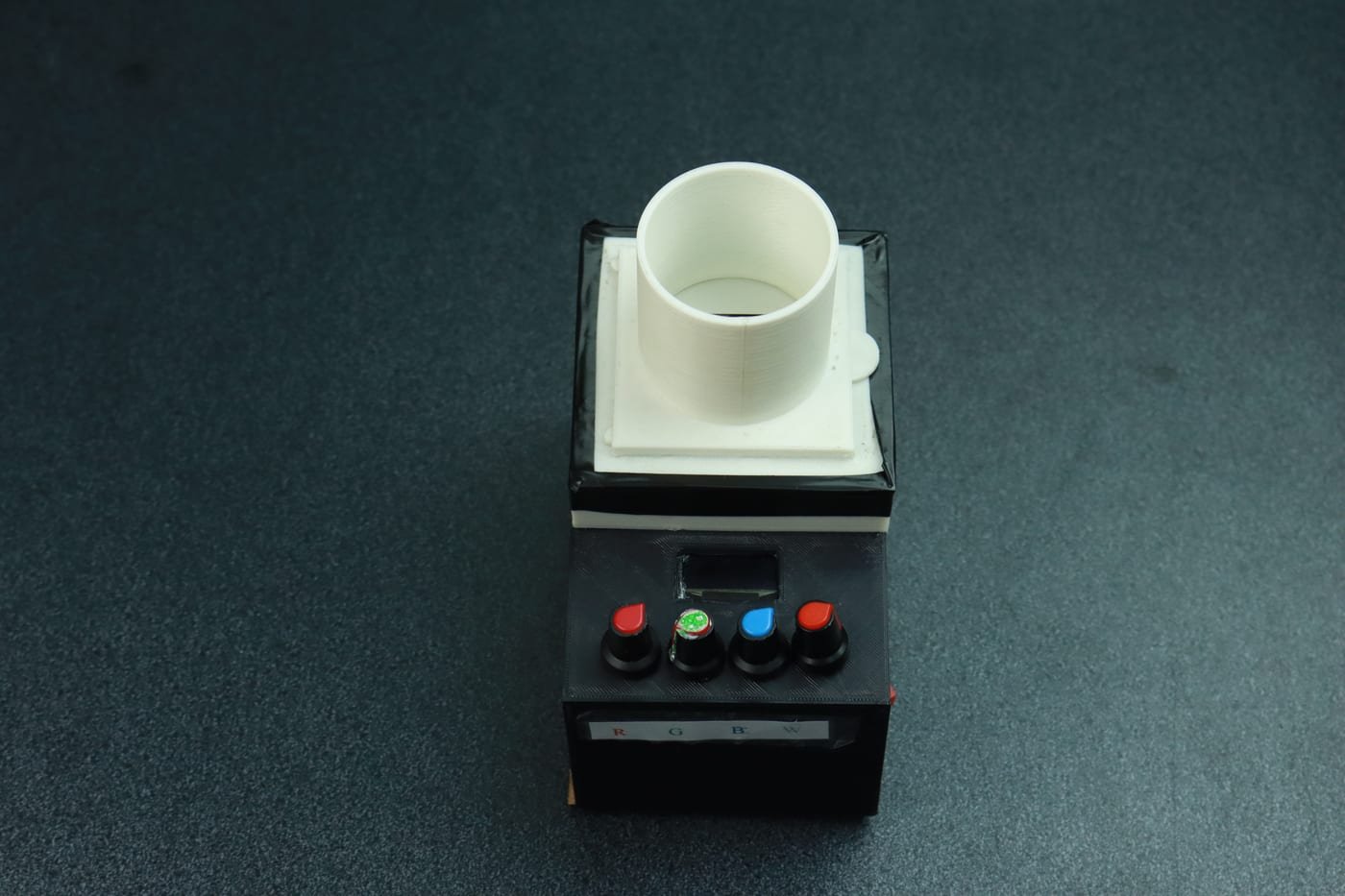

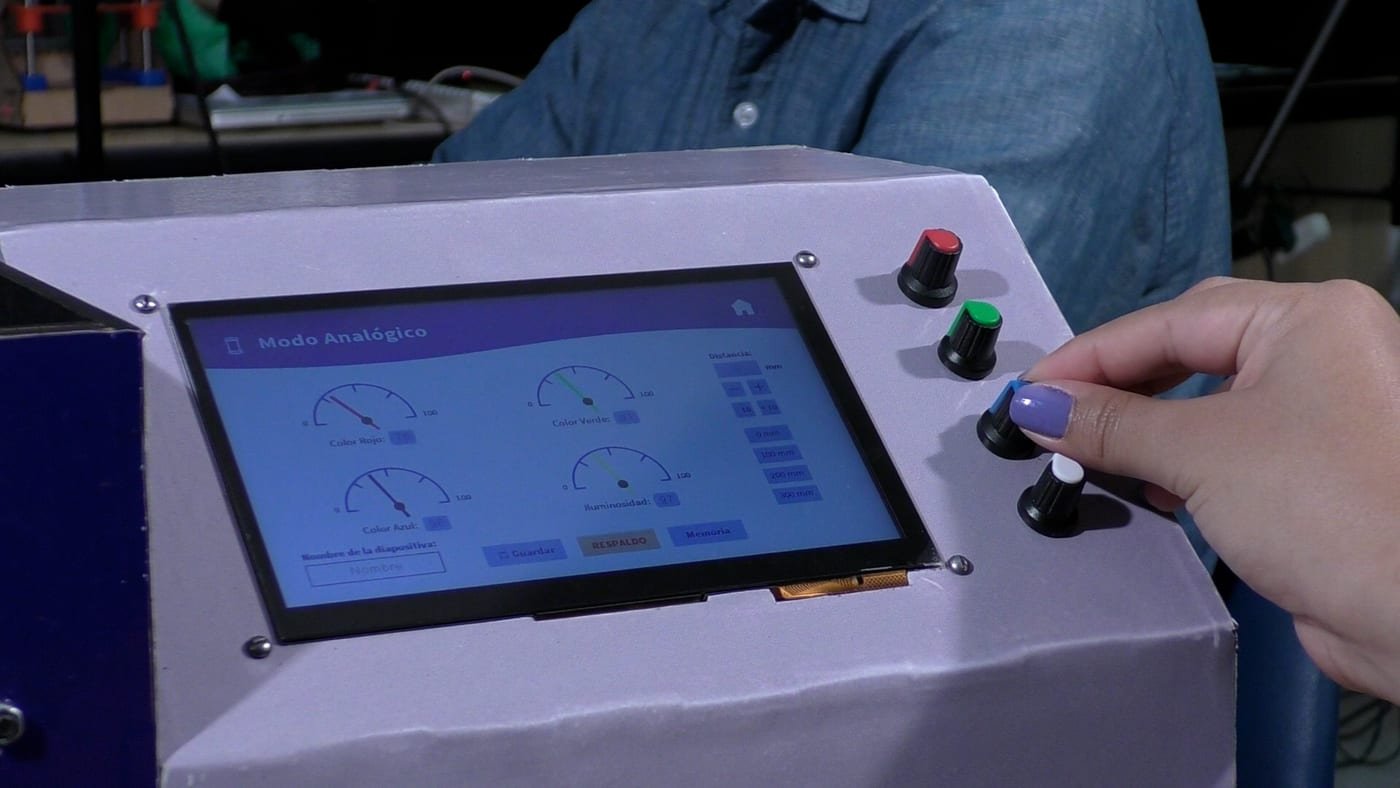

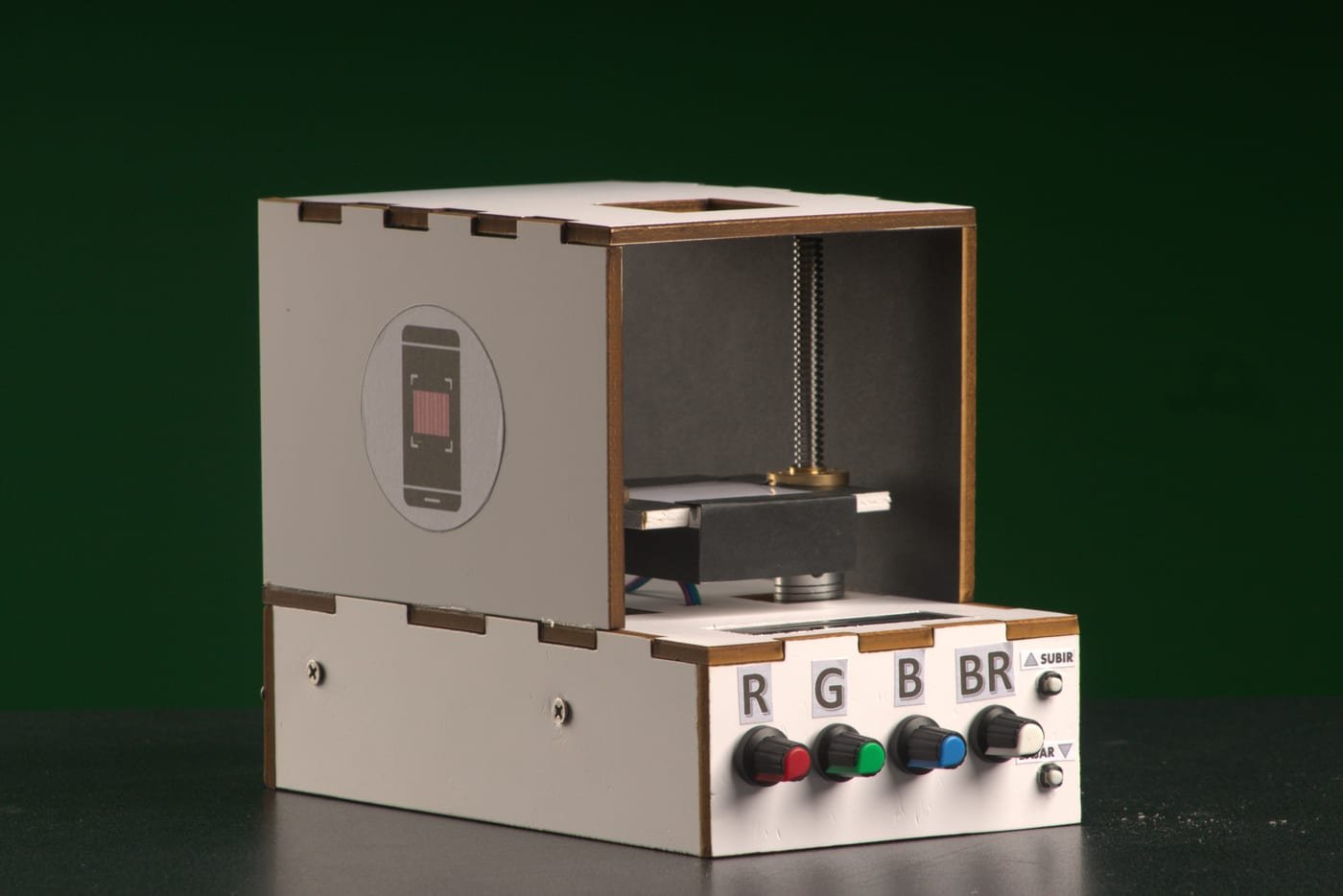

Se diseñó y construyó un prototipo digitalizador de imágenes registradas en material fotosensible. Consta de cinco etapas, donde la etapa de sensado permite conocer la posición en los límites del espacio de trabajo, en el cual se puede desplazar la diapositiva. La etapa de ingreso y visualización de parámetros, la cual, por medio de una pantalla HMI se controla la distancia de enfoque, la cantidad de luz roja, verde, azul, e intensidad luminosa, además, estos parámetros se pueden controlar de manera remota con una aplicación móvil.

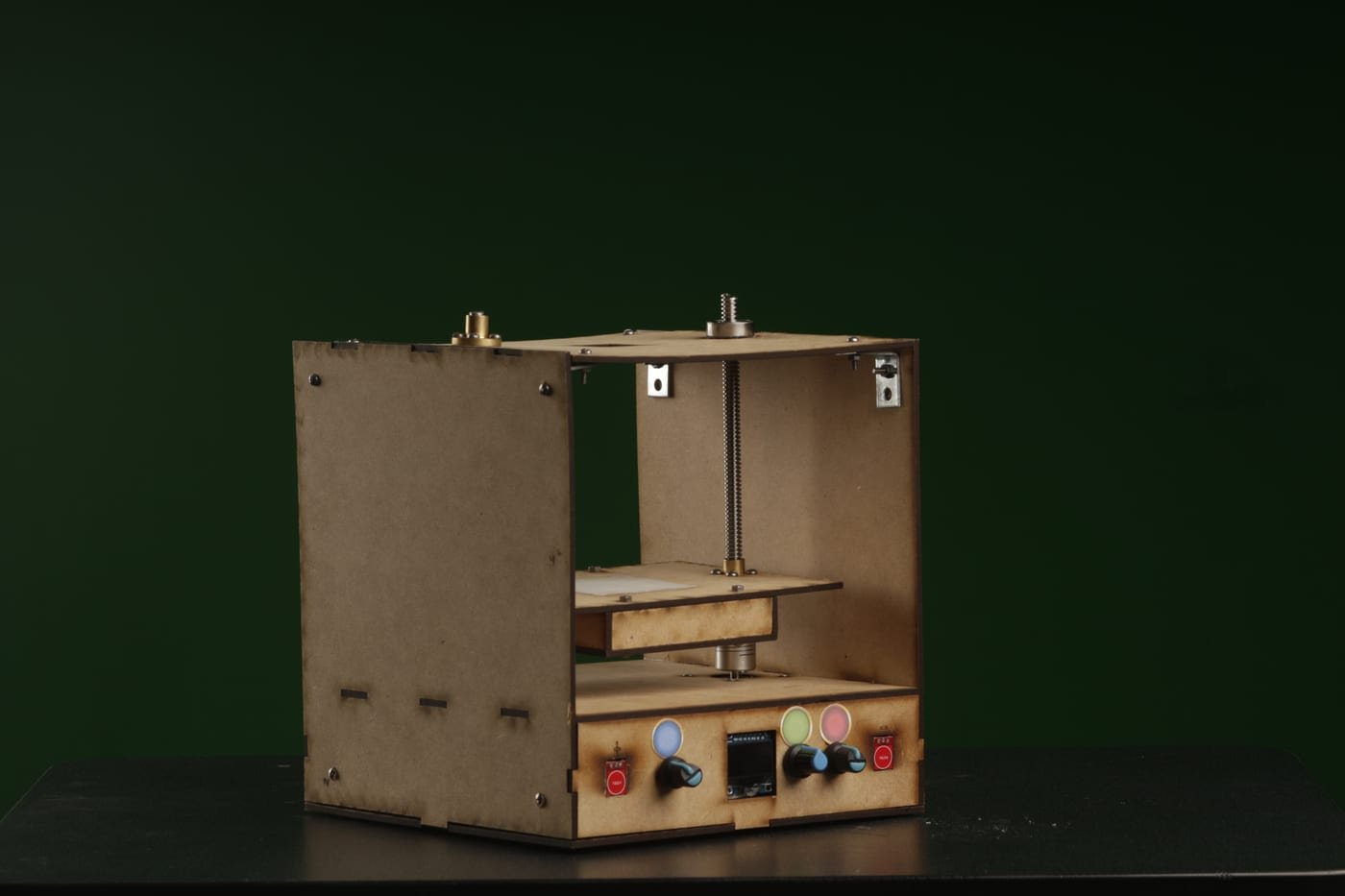

La etapa de procesamiento está constituida por una ESP32 la misma que se encarga de recibir, procesar e interpretar la información. La etapa de actuación ejecuta las instrucciones enviadas por la tarjeta de desarrollo, donde los actuadores están conformados por las luces RGB y motores paso a paso. Finalmente, la etapa de adquisición de imágenes consiste en que la cámara que se integre al prototipo permita la captura de la imagen registrada en el material fotosensible, obteniendo de este proceso la imagen digitalizada.
De las pruebas realizadas a las luces RGB, se determinó que el coeficiente de variación mayor es de 5,96%, estableciéndose que existe estabilidad de color. En las pruebas de error que presentan los motores paso a paso se determinó, que el rango de error de distancia que se puede presentar en el prototipo varía desde 0,10mm hasta 0,50mm. En base a las valoraciones realizadas por el grupo de expertos, se estableció que las fotografías obtenidas por el prototipo tienen un promedio de aceptación de 4,7 sobre 5.
De lo analizado se concluye que del prototipo desarrollado se obtienen mejores fotografías que con equipos comerciales similares. Se recomienda incorporar un sensor de alta resolución en megapíxeles al prototipo, con el propósito de habilitar un control automático ejecutado por el dispositivo.
